Самодельный багги на электричестве



Рис. 1. Электрокарт: 1 — шины, 2 — дисковый тормоз,
3 — аккумуляторная батарея (задний вариант размещения), 4 — дуга
безопасности, 5 — анатомическое сиденье, 6 — рулевое колесо, 7 — педали
управления, 8 — рулевая тяга, 9 — рама, 10 — цепная передача, 11 —
электродвигатель, 12 — контактор.

Электрокарт «ХАДИ-ЭЛЕКТРО»

На старте во время соревнований, когда все машины в несколько рядов
выстраиваются перед белой линией, этот карт легко затеряется среди
собратьев. Те же колеса, привычные для взгляда сиденье и руль... Вот
только двигатель его не издает оглушительных стреляющих звуков, а
работает с едва слышным жужжанием. Объясняется это просто — на карте
вместо двигателя внутреннего сгорания стоит электрический двигатель,
питаемый от знакомого всем свинцового аккумулятора... Да, перед нами первый в стране электрокарт (рис. 1). Он создан в Харьковском автомобильно-дорожном
институте, где были построены и испытаны первый спортивный
электромобиль и первый спортивный электромотоцикл. Семейство «ХАДИ-электро»
на испытаниях и во время спортивных соревнований показало себя с самой
лучшей стороны. Так, на электромобиле ХАДИ-11Э в 1973 году было
установлено три всесоюзных рекорда скорости, один из которых превысил
международный. Но вернемся к
электрокарту. При его создании харьковские конструкторы использовали
уже готовый обычный карт, О том, как такой карт построить, журнал
«Моделист-конструктор» писал не раз. Можно брать для этой цели и
стандартные карты «Эстония К-5» или АК-2 Ленинградского завода
спортивного судостроения. Переоборудование обычного карта в электрический сводится в основном к замене двигателя. Электродвигатель
постоянного тока Р-2500 (мощность 2,5 кВт, потребляемый ток 40...100 А,
напряжение — 24 В, номинальное число оборотов = 1800 об/мин) крепится к
задней трубе рамы карта шарнирно, чтобы была возможность смещать его в
пределах 50 мм для натяжения цепной передачи. Можно
также использовать двигатель меньшей мощности (до 1 кВт), но
обязательно постоянного тока, с последовательным возбуждением.
Желательно, чтобы выбранный электродвигатель имел реверс, то есть мог
изменить направление вращения. На
вал двигателя надевается малая ведущая звездочка (12 зубьев). Большая
ведомая (27 зубьев) закрепляется на ведущей оси. Обе звездочки
соединяются мотоциклетной цепью с шагом 12,7 мм. Способы
крепления звездочки на валу электродвигателя зависят от конструкции
самого вала. Если он шлицевой, то звездочку сажают прямо на вал. Электрическое
питание двигателя постоянного тока осуществляется от аккумуляторных
батарей свинцового типа с номинальным напряжением 12 или 24 В.
Аккумулятор, расположенный за сиденьем или сбоку от водителя, крепится
в гнезде из стального уголка 15X15 мм. Чем больше батарей, тем
продолжительнее пробег без перезарядки. Опыт эксплуатации электрокарта
ХАДИ показал, что при напряжении 12 В максимальная скорость карта
равнялась 20 км/ч, при 24 В достигала 50 км/ч. Для дистанционного
включения двигателя используется контактор К-600. Он одинаково хорошо
работает как при напряжении 12 В, так и при напряжении 24 В. Если
контактор достать не удастся, его можно заменить мощным самодельным
выключателем. При этом необходимо обязательно проконсультироваться со
специалистом по электротехнике, потому что нужно не только правильно
подобрать сечение шин и проводов, но и надежно изолировать выключатель
от металлической рамы карта. Электрическая схема (рис. 2) карта не представляет большой сложности. Она имеет две цепи тока. Первая — цепь управления: аккумуляторная батарея Б, кнопка пуска КнП, обмотка контактора Р и шунт Rш. Вторая
цепь — силовая, которая также включает аккумуляторную батарею Б,
контакты силовые КС, якорь (Я) электродвигателя (М), реверсивный
переключатель (если такой есть) и шунт Rш. Реверсивный
переключатель применяется для электродвигателя, имеющего реверс. Тогда
электрокарт сможет двигаться вперед и назад. На приведенной схеме
движению вперед соответствует 1-е положение контактов, назад — 2-е. Включение
электрической схемы происходит при нажатии педали «газ», которая
соединена с выключателем КнП. При этом ток управления (малый ток) из
аккумуляторной батареи Б через шунт. Rш подается к катушке контактора
Р. Пройдя его обмотку, малый ток замыкает силовые контакты КС, и
силовой ток (100 — 200 А) из аккумулятора попадает в обмотку якоря Я,
обмотку двигателя ОВ и реверсивный переключатель В, если он есть. Контроль
степени разрядки батареи осуществляется при помощи амперметра А,
который включен параллельно шунту Rш (шунт должен быть рассчитан на ток
100 А), для уменьшения тока, проходящего через контрольный прибор. Рычаг
реверса «вперед-назад» устанавливается на рулевой колонке. Скорость
электрокарта регулируется автоматически, в зависимости от нагрузки. Электрокарт
ХАДИ имеет одно неоспоримое преимущество: бесшумность и отсутствие
вредных выхлопов отработанного газа. Это открывает перед картингом
новые возможности: позволяет использовать для соревнований крытые
площадки и помещения. Такое направление в развитии картинга будет,
несомненно, способствовать его дальнейшей популяризации и росту

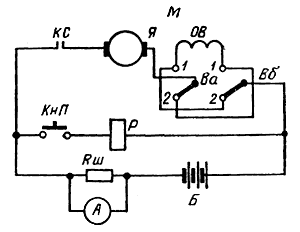

мастерства юных картингистов.Самодельный электрокарт «ХАДИ-ЭЛЕКТРО»Рис. 2. Электрическая схема карта ХАДИ: КС — контакты
силовые, М — электродвигатель, Я — якорь, ОВ — обмотка возбуждения,
КнП — кнопки пуска (выключатель), Р — обмотка контактора, В —
реверсивный переключатель, Rш — шунт, Б — аккумулятор.
